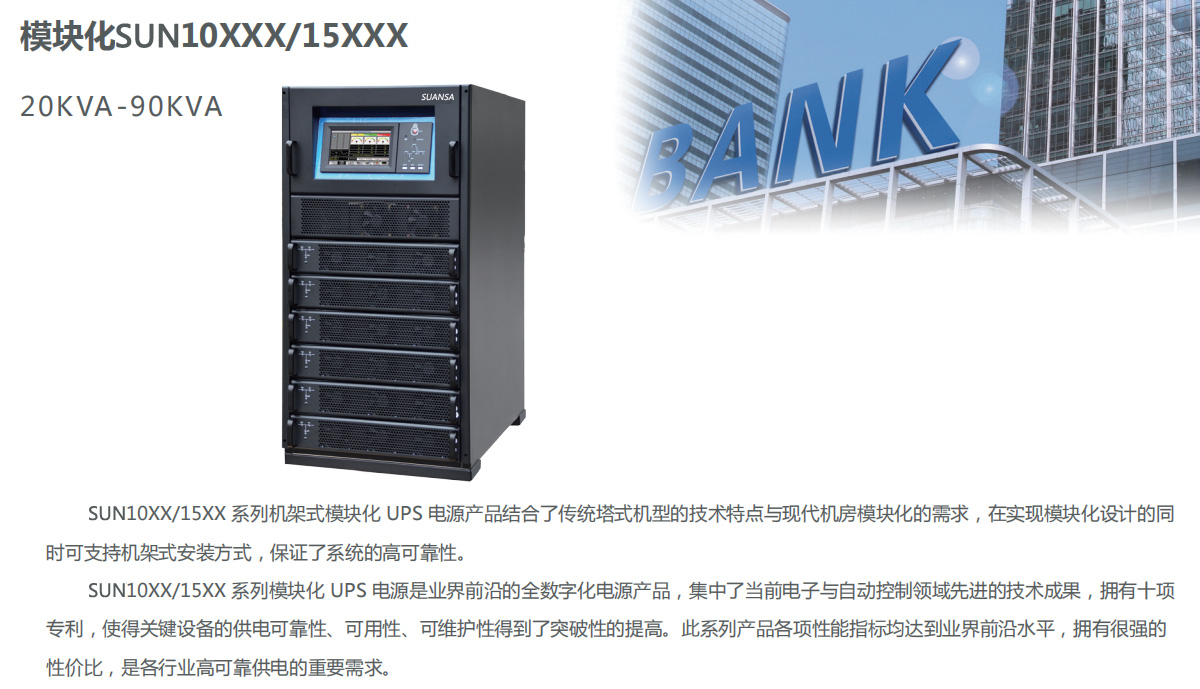

型号

SUN 1020                                        SUN 1040                                     SUN 1060                                   SUN 1590

额定容量

20kVA                                        40kVA                                           60kVA                                                       90kVA

输       入

输入配线

3相+N线+PE

输入电压

线电压380/400/415VAC 220/230/240VAC （相电压）

输入频率

50/60HZ ±10%

功率因数

>0.997

电流畸变率

THDi <4%

电压范围

304 - 478VAC （线电压）满载304〜228VAC （线电压）负载从100%到75%之间线性降额

电压频率

40-70HZ

输入输出模式

支持三进三出/三进单岀/单逬单出可调

电     池

电池电压

标准480VDC （ 384/432/528VDC可调 ）即标准40节（32/36/44节现场可调）有电池中线

充电电压精度

1%

旁      路

旁路电压

380V/400V/415V（线电压）220V/230V/240V（相电压）

电压范围

默认-20% ~ +15% ; -40% ~ +25%可选

过载能力

125%<负载＜130%,10分钟后关机；130%<负载＜150%,1分钟后关机；150%＞负载,300毫秒后关机

输      出

输出电压

380/400/415VAC （线电压）±1% 或 220/230/240VAC （相电压）≤±1%

电压精度

±1%

电压谐波

THD＜ 1%（线性负载）,THD ＜ 5.5%（非线性负载）

输出

输出电压

380/400/415VAC （线电压）±1% 或 220/230/240VAC （相电压）≤±1%

电压精度

±1%

电压谐波

THD＜ 1%（线性负载）,THD ＜ 5.5%（非线性负载）

功率因数

1

相角差

120°±0.5°

峰值比

3:1

过载能力

<102%,长期工作; 110%,60分钟后转到旁路
125%,10分钟转到旁路; 150%,1分钟转到旁路; >150%,200毫秒转到旁路

系     统

整机效率

主路模式:95%最大;经济模式:98% ;电池模式94.5%

显示

LCD+LED+彩色触摸屏7寸

语言

中文，繁体中文,英文

防护等级

IP20

通信接口

标配RS232、RS485、干接点、标配智能卡槽（选配SNMP卡）

接线方式

后进线或下进线

工作环境

0~40°C （工作温度）；-25°C~55°C （存储温度）；0-95% （非凝露）

噪声（dB）（1米）

单模块＜56db

机柜类型

2模块机

4模块机

6模块机

6模块机

物理参数

尺寸(W*D*H)mm

主机

485*697*398(7U)

485*697*575(11U)

485*751*1033

485*751*1033

模块

436*590*85mm(2U)

重量(KG)

主机（满配）

73

113

175

175

模块

15.3(PM10)

15.5（PM15）

其他功能

来电自启

支持
