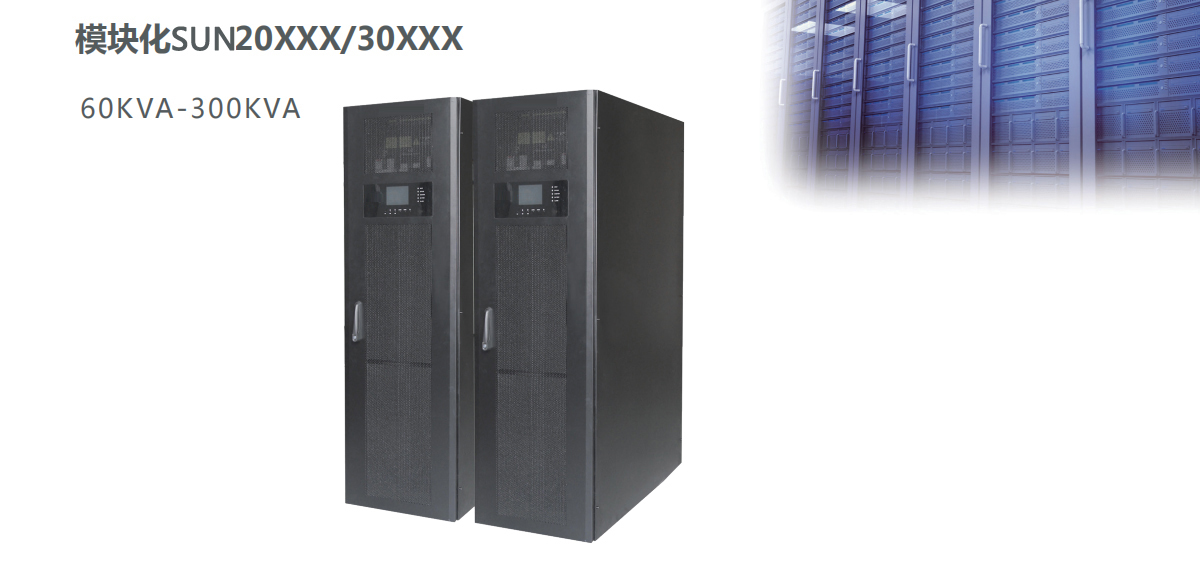

SUNUSA模块化SUN20XXX/30XXX
技术参数
型号
SUN2060-15U
SUN2080-30U
SUN2080-42U
SUN20120-30U
SUN20120-42U
SUN20200-42U
相位
三相输入 三相输出
机柜容量
60 KW
80 KW
80KW
120KW
120KW
200 KW
电池模式
外接电池组
电力模块容量
20KVA/20KW
可选功率模块
3
4
4
6
6
10
输入
额定电压
380VAC/400VAC/415VAC
电压范围
额定阻性负载满载:304-478VAC 额定阻性负载降容70%以下:208-304VAC
额定频率
50/60HZ （自动选择）
频率范围
40-72HZ
输入功率因素
> 0.995
电流谐波失真
< 3%@ 100% 负载
输出
额定电压
380VAC/400VAC/415VAC±1%
电压定性（稳态）
≤ ±1% 典型值（平衡负载）；≤ ±2%典型值（不平衡负载）
电压稳定性（瞬态）
≤ ±5%典型值
额定频率
50/60HZ (自适应)
频率范围（同步范围）
50/60HZ ±0.5%
过载能力
105%~110%：60min ; 111%~125：10min ; 150%：60s ; >150%：200ms
谐波失真
≤1.5% THD (线性负载);≤ 4% THD（非线性负载）
效率
最高可达94.7%
电池充电
|
额定电压 |
标准384VDC（432/480VDC可调），有电池中线，标隹32节（36/40节可调） |
|
最大电压 |
± 240V (12V x 40 颗） |
|
最低电压 |
± 192V (12V x 32 颗) |
|
浮充电压 |
2.25V/Cell |
|
大充电压 |
2.26V/Cell |
|
温度补偿 |
有 |
|
最大充电电流 |
20kW模块：每个模块6A |
物理性能
|
机柜尺寸（mm） W*D*H |
515*1000*763 |
600*1210*1520 |
600*1200*2050 |
600*1210*1520 |
600*1200*2050 |
||
|
机柜净重（KG） |
77 |
198 |
245 |
399.5 |
444.5 |
575 |
|
|
功率模块净重（KG ） |
33 |
||||||
|
使用环境使用环境 |
|||||||
|
工作温度 |
0 ~ 40°C |
||||||
|
工作湿度 |
0 ~ 95%不结露 |
||||||
|
海拔高度 |
< 1000m额定功率 |
||||||
|
IP防护等级 |
IP 20 （标配4片中效G4过滤网） |
||||||
|
控制管理 |
|||||||
|
通讯接口 |
标配RS232、标配智能卡槽（选配SNMP卡） |
||||||
|
SNMP（可选择） |
电源管理支持SNMP管理与网络管理 |
||||||
|
其他功能 |
|||||||
|
来电自启 |
支持 |
||||||
